Sigma Profil Sehim Hesabı

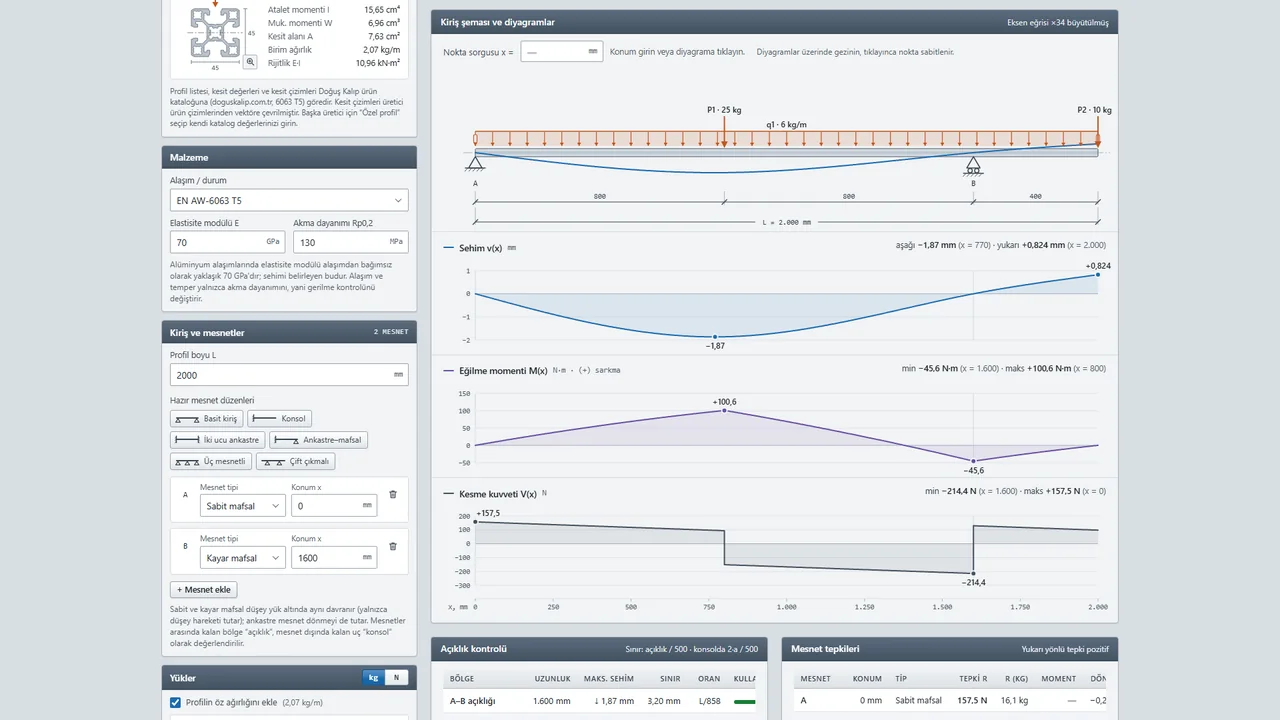

Alüminyum sigma profillerden (T-kanallı profiller) kurulan bir kirişin yük altında ne kadar çökeceğini ilk profili kesmeden önce görün. Profili seçin, mesnetleri ve yükleri tanımlayın; sehim eğrisi, moment ve kesme diyagramları, mesnet tepkileri ve sınır kontrolleri anında yenilenir.
Çevrimdışı çalışır, veri toplamaz · 55 profil · 50 arayüz dili · Windows 10 ve 11
Profili kesmeden önce sehimi bilin
Kiriş, her mesnet ve yük noktasında düğüm olacak şekilde yaklaşık 800 Hermite kiriş elemanına bölünür ve doğrudan rijitlik yöntemiyle çözülür (Euler–Bernoulli kiriş teorisi). Tekil ve doğrusal yayılı yüklerde sonuç teorik olarak kesindir; tek bir duruma uydurulmuş el kitabı formülü değildir.
Profil kataloğu
- Doğuş Kalıp kataloğundan 55 alüminyum sigma profil (6, 8 ve 10 mm kanal).
- Dik ya da yatık montaj; kesit değerleri ve birim ağırlık hazır.
- Başka üretici için "Özel profil" ile kendi değerlerinizi girin.
Mesnet ve yükler
- Çok açıklıklı, çıkmalı, ankastre ve mafsallı mesnet düzenleri; hazır düzen çipleri.
- Tekil, düzgün yayılı ve trapez yükler (kg veya N) + profilin öz ağırlığı.
- Mesnetleri ve yükleri şema üzerinde sürükleyin, sehim canlı değişsin.
Kontroller
- Sehim sınırı açıklık/n ya da mm; her açıklık ve konsol renk koduyla.
- Eğilme gerilmesi, alaşımın akma dayanımı ve emniyet katsayısıyla karşılaştırılır.
- Mesnet tepkileri, denge kontrolü ve ankastre uç momentleri.
Karşılaştırma ve çizim

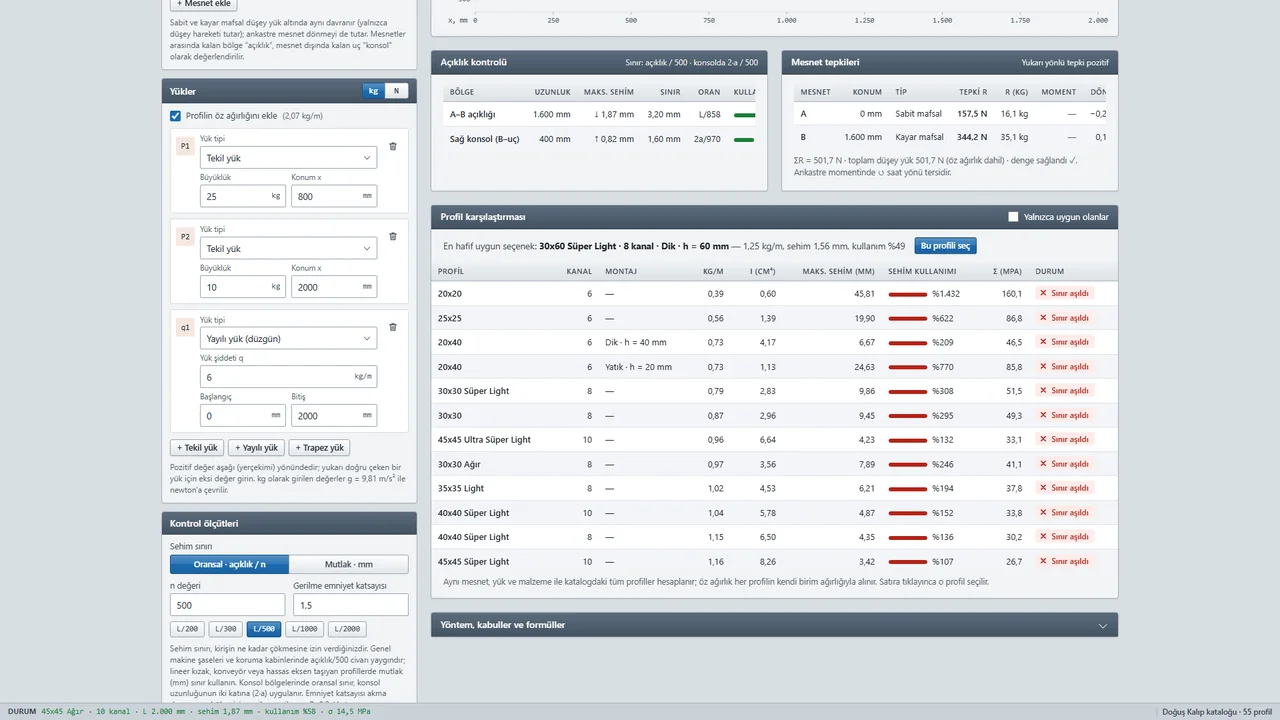

- Aynı yük 55 profilin tamamına uygulanır: sınırları aşmayan en hafif profil, tek tıkla geçiş.

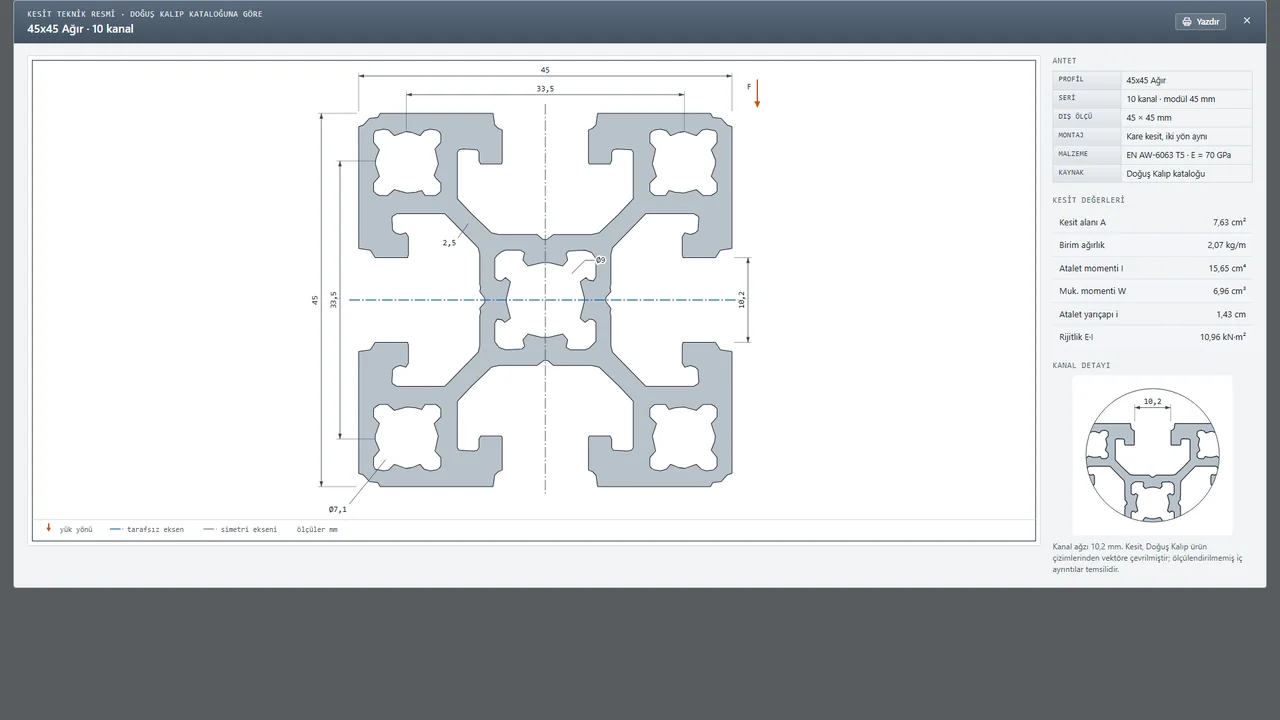

- Üretici çizimlerinden vektöre çevrilmiş, ölçülendirilmiş kesit resimleri.
- 50 arayüz dili; tamamen çevrimdışı, veri toplamaz.

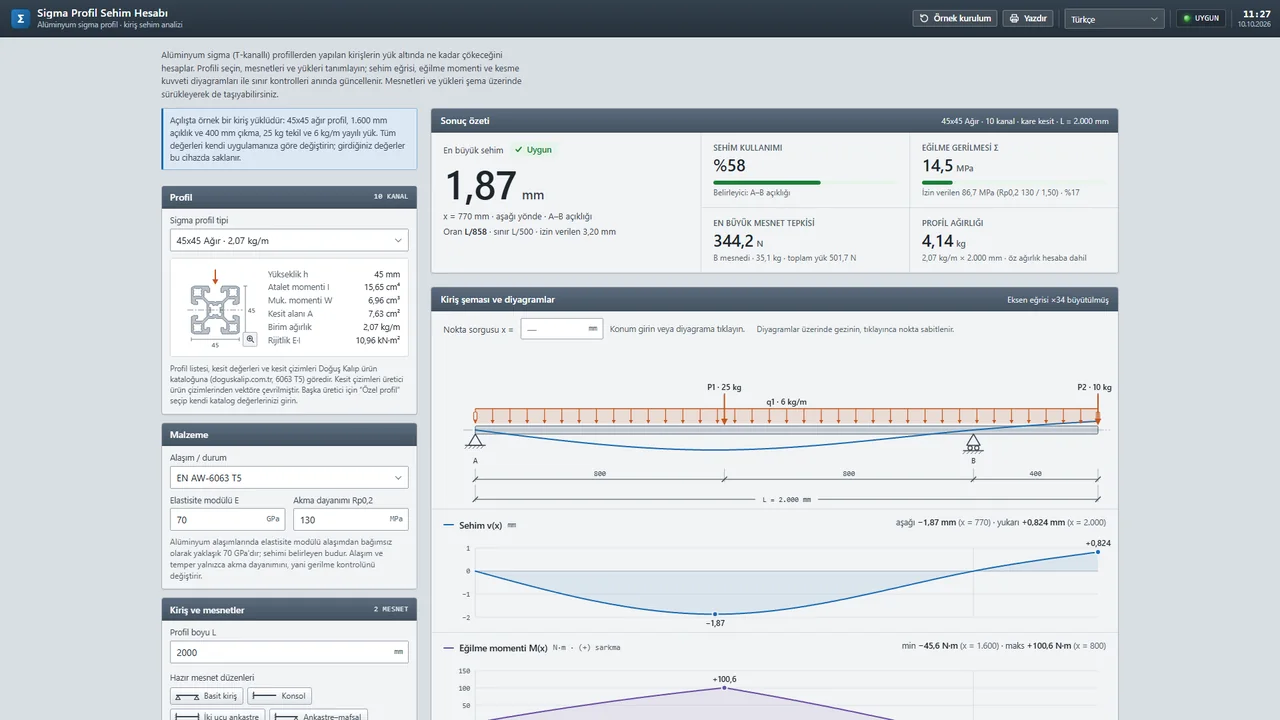

Programdan görünümler
Merak edilenler
Hangi profiller var?
Doğuş Kalıp kataloğundaki 55 alüminyum sigma profil (6063 T5; 6, 8 ve 10 mm kanal serileri). Kesit değerleri ve kesit çizimleri üreticinin ürün çizimlerinden alınmıştır. Başka bir üreticinin profili için "Özel profil" seçip kendi katalog değerlerinizi girebilirsiniz.
Sonuçlar ne kadar güvenilir?
Kiriş yaklaşık 800 Hermite elemanıyla doğrudan rijitlik yöntemiyle çözülür (Euler–Bernoulli). Tekil ve doğrusal yayılı yüklerde sonuç teorik olarak kesindir. Program ön boyutlandırma içindir: bağlantı rijitliği, dinamik yükler, titreşim ve montaj toleransları ayrıca değerlendirilmelidir.
İnternet gerekir mi, veri toplar mı?
Hayır. Program tamamen çevrimdışı çalışır; girdiğiniz değerler yalnızca kendi bilgisayarınızda saklanır ve hiçbir veri toplanmaz.
Hangi dillerde kullanılabilir?
Arayüz 50 dilde kullanılabilir; Arapça, Farsça, İbranice ve Urduca için sağdan sola düzen dahil.
Kirişinizi kesmeden önce hesaplayın
Sigma Profil Sehim Hesabı Microsoft Store'da.
